Beste spoorder,
Ik ben recent begonnen met de bouw van mijn tweede spoorbaan, Ho, gelijkstroom, deels digitaal deels analoog.
Voor het analoge deel heb ik geïnstalleerd het bloksysteem Fleischmann 6957 (3 blokken 2 treinen). De reedrelais werken alle drie doch ik krijg géén spanning op de baan. Wie kan mij helpen om dit hinderlijke euvel op te lossen?!
Dank, Ronald

[gvandersel]

Ronald,

Kun je met het rode/groen knopje de trein wel in beweging krijgen?
Door op de groene knop te drukken kun je het blok handmatig onderspanning brengen. Doe dit met een trein en rijdt je rondje af door iedere keer op de groene knop te drukken.

[target]

Fijn dat er eindelijk iemand reageert! Ik heb alle drie de groene knopjes ingedrukt maar er is geen beweging in de locs te krijgen. Nog een betere tip?!
Ronald

[Wim Ros]

Target, dan zul je gewoon even moeten meten tot waar je wel rijspanning hebt, en op de plaats waar je het niet meer hebt even daar de oorzaak moeten zoeken en verhelpen.

Mvg
Wim.

[target]

Wim,
Tot mijn verbazing en ergenis heb ik nergens op de baan spanning, ook de drie geel en blauwe uitgangen van het relais geven géén spanning aan. Ik heb net met mijn zoon alle aansluitingen opnieuw doorgelopen en alles is aangesloten volgens de handleiding van Fleischmann. De trafo geeft spanning af. Het relais is nieuw gekocht bij W te A. Wie oh wie kan mij verlossen van dit probleem want ik wil dit stuk baan deze week gereed hebben en van bedding voorzien.
Ronald

[Wim Ros]

Target, een duidelijke foto maken van het geheel en hier even plaatsen, dan kunnen wij miscchien zien wat je gedaan hebt.
Zo kunnen wij je niet echt verder helpen.

Mvg
Wim.

[Wim Ros]

Target,

Ik schrik me eigenlijk een ongeluk van de prijzen die ik tegenkom, kosten die drie relais werkelijk 110,-- Euro???

Mvg
Wim.

[target]

Wim,
Hierbij een drietal foto's. Opgemerkt wordt dat de aanvoerdraden andere kleuren hebben dan de handleiding: geel is geel, gespippeld is rood en zwart is blauw. De draden naar de relais zijn bij mij bruin en geel.
De draden naar de rails zijn conform handleiding: blauw en geel.
Ronald

[Wim Ros]

Zie een persoonlijke bericht.

Mvg
Wim.

[Wim Ros]

Hi Target,

Na het bekijken van het aansluitschema, denk ik dat je geel en blauw moet verwisselen aan de zijkant bij de rode draad.

Als ik dit schema goed lees, dat staat het hier precies 180 graden gedraaid zoals jij het op de foto heb staan, dus zit de gele draad boven als je de foto draait,  in plaats van onder.



En als je goed bij de aansluitklemmen kijkt zie je de juiste kleuren er ook bij staan. En dan zie dat geel nu op zwart aangesloten is.


Mvg
Wim.

[target]

Wim,
Zie mijn persoonlijk bericht: het systeem werkt!!
Vr.gr., Ronald

[Wim Ros]

Hi Target,

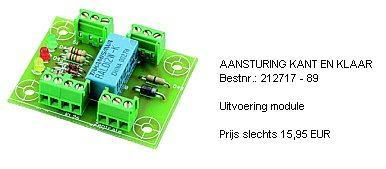

Hier vind je een alternatief. Deze is iets vriendelijker inprijs, en doet hetzelfde.



http://i5.photobucket.com/albums/y200/xammax/BlokConrad.jpg

Dus nu kosten die drie blokken nog maar 48,--  in plaats van 120,--

Mvg
Wim.

[target]

Wim,
Mag ik ook vragen waar deze module te koop is?!
Ronald

[Wim Ros]

Op www.conrad.nl en het bestelnummer staat erbij, als je dat in typt, kun je ook een gebruiksaanwijzing downloaden zonder dat je de module aan hoeft te schaffen, kun je alvast kijken hoe het aangesloten moet worden en hoe het werkt.

Mvg
Wim.

[target]

Wim,
Ga ik zeker bestellen, scheelt een grote slok op een borrel!
Ronald
