[Stefan88]

Hallo,

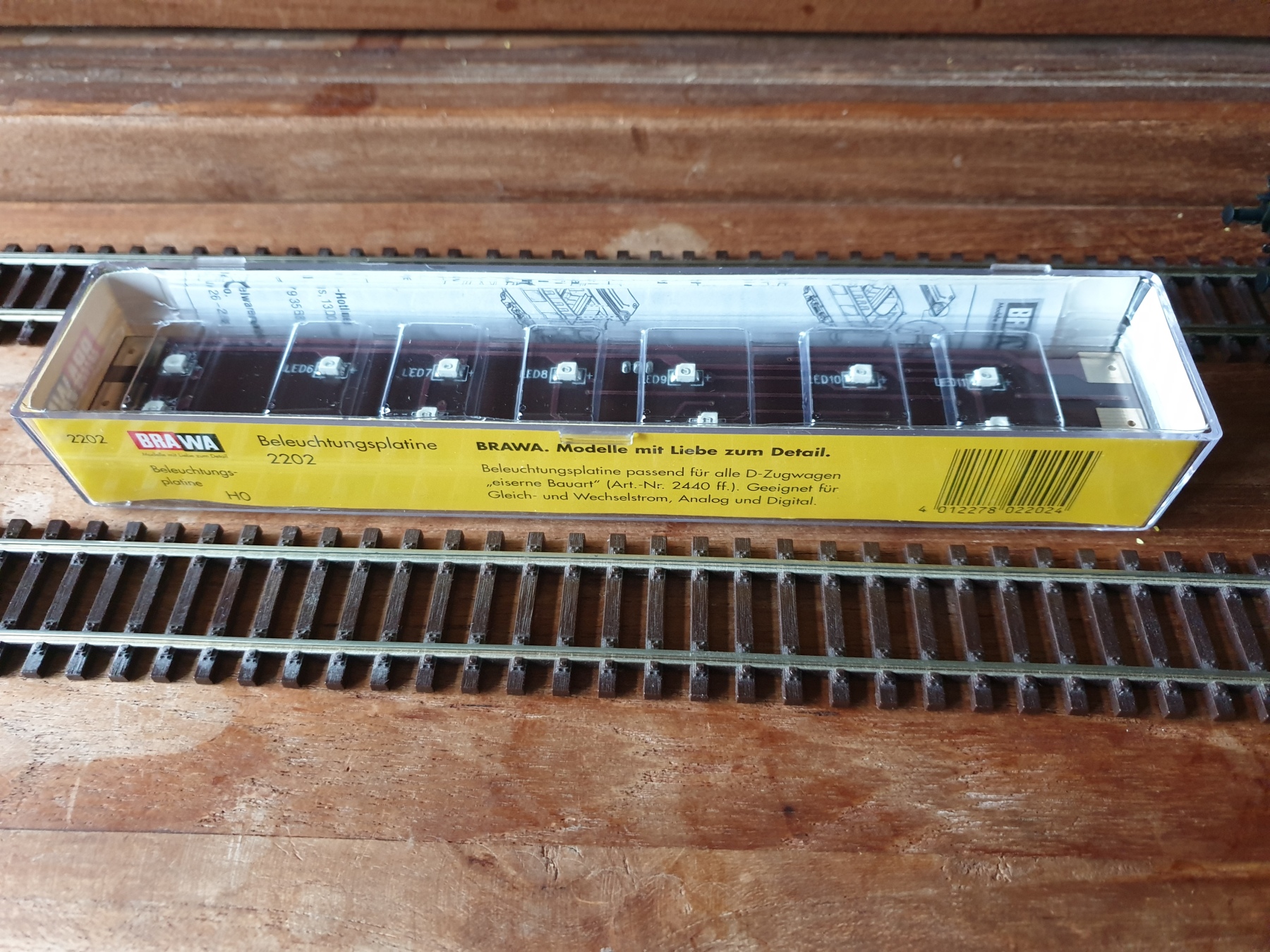

Ik heb van brawa d zugwagens met de verlichting strip
Nu maakt de strip een brommend geluid


Iemand een idee?


[/size]

[Dave.......]

Horen die lipjes voor de stroomafname niet op de print?
Dus op de hoeken bij J6 enzo?
En zitten er de goede assen onder?

[Stefan88]

De lipjes zitten ook precies op de j6 enzo kan overigens niet anders


Goede assen?? Ik gok van wel is allemaal gelijkstroom


Verlichting brand ook gewoon maar hij gaat brommen vanaf de 30 (op oude fleischmann trafo)  even om te testen
Rij zelf digitaal

[Menno]

Ik heb geen idee van de opbouw van die print, maar ik zie enkele keramische condensatoren zitten. Die kunnen gaan trillen (onzichtbaar) en daarmee geluid veroorzaken.

Eventueel zou je met een stokje op onderdelen en dat stokje weer tegen je oor houden kunnen luisteren waar het vandaan komt als je dat écht wil weten, maar daar je zelf al zegt dat je digitaal rijdt, vermoed ik dat het daarbij opgelost is.

[Stefan88]

Dus eigenlijk denk je dat wanneer hij op een digitale baan staat het probleem zichzelf oplost?


Ik heb 4 van die wagens met 4 van die setjes maar allemaal maken ze dat geluid


Ik ga het digitaal proberen vd week


Overigens zit hier geen condensator op tegen flikkeren is er iemand die zoiets hierop bij aangesloten heeft?


Dat scheelt natuurlijk enorm tegen het flikkeren


25v   220 uf

[Stefan88]

Op de digitale baan zelfde verhaal
2 draadjes rechtstreeks zonder wagon ook

[Klaas Zondervan]

Van keramische condensatoren die geluid maken heb ik nog nooit gehoord. Daarmee wil ik niet zeggen dat het onmogelijk is.
Om de bron van het geluid op te sporen hoef je waarschijnlijk geen stokje tegen je oor te houden. Als je een vinger op een geluidmakende component houdt zal het geluid veranderen of misschien helemaal verdwijnen. Dus gewoon de componenten stuk voor stuk aanraken en luisteren wat er gebeurt.

[EddyK]

vanaf de 30 (op oude fleischmann trafo)  even om te testen

Fleischmann FMZ trafo toevallig? Die geven door dat FMZ wel vaker gekke bijwerkingen.

[Stefan88]

Oude fleischmann trafo  nee geen fmz gewoon analoog
Digitaal met ecos centrale zelfde probleem
Bij 1 vd 4 kan ik geloven
Maar ze brommen allemaal

[Klaas Zondervan]

Heb je al geprobeerd door je vinger er op te leggen er achter te komen welke component bromt?

[Geert2]

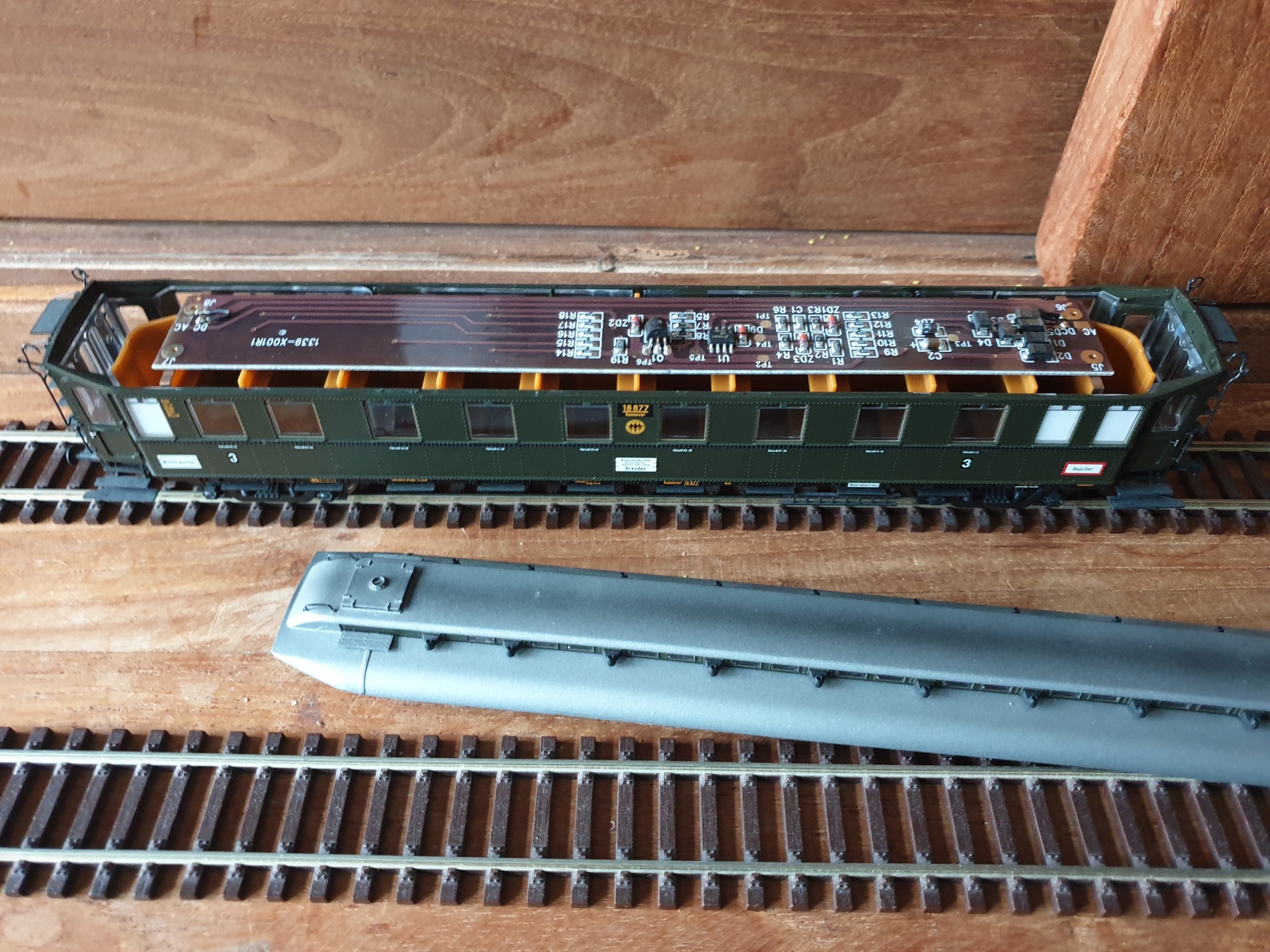

Even PCB op bovenstaande foto bekeken. De LED's staan allemaal parallel, dat betekent relatief hoge stroom die transistor O1 moet schakelen.
Dat schakelen gaat vermoedelijk via PWM  met constante frequentie aangestuurd door U1.
De bedoeling van deze schakeling is om de lichtintensiteit van de LED's constant de houden onafhankelijk van de voedingspanning.
De positie van O1 met de vlakke kant tegen PCB gedrukt is mogelijk bron van gebrom? Het is wel vreemd dat alle schakelingen dit hebben.

Maar ik kan er ook compleet naast zitten...

Geert

[Stefan88]

Ik kom er gewoon niet achter of uit
Alles met een stokje langs gelopen of er iets trilt maar niks
Ik heb wel het idee dat er af en toe een hele kleine flikkering in de leds zit
Een die je bijna niet ziet
Wel alle leds tegelijk soort trilling in het ligt


Als ik een filmpje maak zie je duidelijke flikkeren wat je niet of nauwelijks ziet met blote oog

[Klaas Zondervan]

Een filmpje kan je op het verkeerde been zetten. De leds worden bijna zeker met PWM aangestuurd, En als dat niet precies gelijk loopt met de camerabeeldjes, dan zie je een flikkering in het resultaat.

[Stefan88]

Het is vooral vreemd dat ze het alle 4 doen
Zowel digitaal als analoog

[Klaas Zondervan]

Waarom is dat vreemd? Als er een reden is waardoor het ding bromt, dan is het logisch dat ze het allemaal doen.
Wij kunnen op afstand niet zien of horen waardoor het komt. Dat zal je toch echt zelf moeten doen. Je zegt dat je de zaak met een stokje bent nagelopen, maar heb je ook geprobeerd om het geluid te dempen door er je vinger op te leggen?

En dan nog iets, weet je zeker dat het geluid uit de verlichtingsprintjes komt? Kan het niet uit de voedende trafo komen?
