[Wim Ros]

Rob,

Ik begrijp het, maar dat heeft ook een ander gevolg. Dat wil zeggen dat, en dat zie ik nu ook, dat er maar 1 weerstand op de 4044 zit. Terwijl er bij de echte S88 er twee weerstanden op zitten.

Te weten een 100K en een 10K in serie.

De manier zoals het nu op de BDM16_SD zit verstookt onnodig veel energie, en zal bij het gebruik van veel van deze prints en veel bezette sporen leiden tot warmte ontwikkeling en de 5V voeding, van de S88 bus. Met als gevolg bij het gebruik van een IB of TC dat hij eerder een oververhit zal raken. Gewoon zonde van de verspilde energie deze bezuiniging op componenten.

Mvg
Wim.

[RobE]

Hallo Wim en Sander,

Het is nu duidelijk hoe een en ander in elkaar zit en wat de voor en nadelen zijn.
Ik ben in ieder geval gewaarschuwd voor het mogelijk overbelast raken van de 5 Volt voeding.

Tot slot wil ik Sander nog vragen of hij het Conrad nummer heeft van de PC814, ik kan het namelijk niet vinden.

Groet,
Rob

[Sander]

PC817

conrad nr: 185604-8B

mvg,
Sander

[Wim Ros]

Rob, dezelfde dus die ook op de Funky Keerlusschakeling zitten.

Mvg
Wim.

[RobE]

Rob,

2x PC814 werkt ook ipv ILD620.

mvg,
Sander

Sander,

Hier spreek je over 2x PC814 en verderop geef je het nummer van de PC817.
Deze heb ik natuurlijk in voorraad. (Funky schakeling)

Groet,
Rob

[Sander]

Als ik de datasheets bekijk op de website van de fabrikant (sharp) dan kan ik zo 1 2 3 geen verschillen ontdekken.

Dus zou beide moeten kunnen.
Of ik zie wat over het hoofd  :-|

mvg,
Sander

[RobE]

Sander,

Dit gaat lijken op een eerdere discussie.

De PC817 werkt in één richting terwijl de PC814 in twee richtingen werkt.

Hij zal het zeker wel doen maar ik denk dat het beter is om in twee richtingen te meten.

Groet,
Rob

[RobE]

Gewoon de 2 voudige versie van de ILQ620 gebruiken.
http://www.vishay.com/docs/83653/83653.pdf

Of twee maal de PC814,

Mvg
Wim.

Wim,

De Funky schakeling maakt gebruik van de PC817 en jij adviseert om de PC814 twee maal te gebruiken.

Groet,
Rob

[Wim Ros]

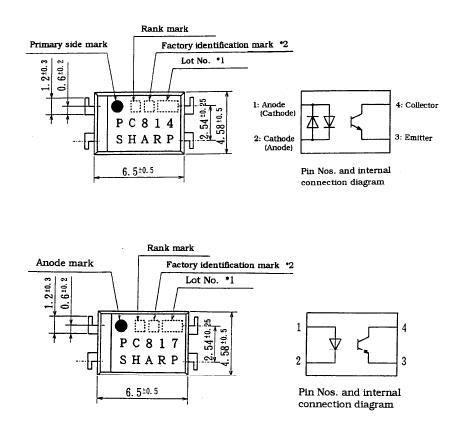

Dit zijn de verschillen:

[Wim Ros]

Rob,

Ik denk dat de gemakkelijkste oplossing is om gewoon de ILQ620 met zijn pootjes zover op te schuiven dat alleen de eerste 4 in het voetje komen op de plaats van de laatste 4 de rest zweeft dan gewoon boven de print, of je verbuigd de pootjes. Kost geen extra geld en de ILQ620 kun je altijd hergebruiken als dat nodig mocht zijn.

Mvg
Wim.

[RobE]

Hallo Wim en Sander,

Ik denk dat alles nu duidelijk is hoe een en ander werkt.

Wat mij betreft kunnen wij dit onderwerp afsluiten.

Bedankt voor het meedenken.

Groet,
Rob
