Beste allemaal,

De beste wensen voor 2023.

Ik heb twee printjes van v/d Weert voor front- en sluit-seinen, maar die hebben maar twee aansluit draden.
Nu is het met led's zo, dat ze gelijk niet branden als ze geen stroom krijgen.
Dus bij vuile rails gaan ledjes knipperen.
Ik rij met DC analoog.
Nu heb ik het volgende daarvoor bedacht.

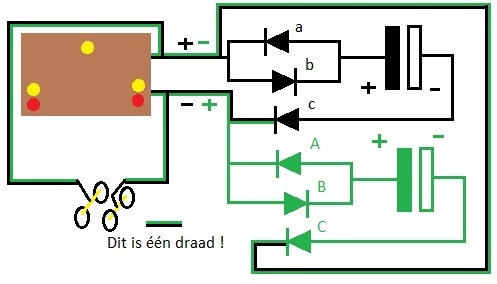

Voor de gele frontseinen gaat de stroom ook via diode " b " naar een condensator 470 uF/16 volt, die hierdoor oplaad.
Valt de stroom weg, dan levert de condensator 470 uF/16 volt stroom aan de frontseinen via diode " a " .
De stroomkringloop hiervoor is in het zwart getekend.

Voor de rode sluitseinen gaat de stroom ook via diode " B " naar een andere condensator 470 uF/16 volt.
Valt de stroom weg, dan levert de condensator 470 uF/16 volt stroom aan de frontseinen via diode " A " .
Deze stroomkringloop is voor de duidelijkheid in het groen getekend.

Maar als de diodes "c " en " C " er niet zouden zijn, dan zouden  de condensatoren 470 uF/16 volt verkeerd zijn aan gesloten en daar kunnen ze niet tegen, als ze de plus op de min pool krijgen, want door diodes " a " en " A " zijn er open stroomkringen..
De diodes "c " en " C "  voorkomen dit.

Is dit een goed schema en gaat dit werken?

Met vriendelijke groeten
Wil
