[Ronald Halma]

Net even de aandrijving getest. En dat werkt mooi! Er zit een motor met vertragingskast bijgeleverd (inmiddels niet meer) en onder de as van de schijf zit een groot tandwiel. Draait netjes.

Constructie:

20231018_161658 by Ronald Halma, on Flickr

20231018_161703 by Ronald Halma, on Flickr

Filmpje, klik op het plaatje:

20231018_161209 by Ronald Halma, on Flickr

[peterha]

Wat een leuk snoezig ding; mooi gemaakt
Wel wat anders dan het monster van mij: 71 cm. Maar dat is dan wel Spoor 0 en voor grote stoomlocs van 63 cm lengte

[Ronald Halma]

Zeker dat  maar die ben je toch nog niet aan het bouwen?

[Ronald Halma]

Contact gehad met de ontwerper en fabrikant Simon Cox. Ik krijg 2 nieuwe zoals hij ze noemt "plungers". Niet goed gekeken in de beschrijving maar ze zaten aan de binnenkant en moeten vanaf onder de schijf ingestoken worden.... foutje van mij. Verder krijg ik een nieuwe draaiplaat. De oude is op kunststof basis, de nieuwe niet meer:

"That has plastic supported shafts.
in April 2016 I changed to brass mounts for better support and and they jig built"

Een verbeterde versie dus. De plungers zijn iets groter als de oude omdat die maat niet meer te krijgen is en hij nu een andere maat gebruikt. Daarvoor moeten de 2 gaten wat opgeboord worden maar dat is geen probleem verder.

Dus dat gaat goed komen. Intussen maak ik er een spoortje op en bouw het ding verder af. Oh ja, hij rekent 15 euro voor alles dus daar kun je ook niks van zeggen toch?

Laters

[Ronald Halma]

Vanmorgen het stukkie spoor erop gemaakt. Geen zin in spijkeren, gewoon zoals de maker laat zien met een stukje Peco code 100 flex. Dat heb ik genoeg liggen
Hoe de ontwerper het gedacht heeft:

20231021_102721 by Ronald Halma, on Flickr

De uitsparingen zijn gemaakt voor... Peco bielzen. Dus stukje afgemeten en op lengte gemaakt:

20231021_102730 by Ronald Halma, on Flickr

En slachten:

20231021_102903 by Ronald Halma, on Flickr

Totdat er 8 overblijven:

20231021_104223 by Ronald Halma, on Flickr

En dat past mooi:

20231021_103413 by Ronald Halma, on Flickr

Even checken met de afdekking:

20231021_104427 by Ronald Halma, on Flickr

Plek van de meegeleverde draden markeren en solderen:

20231021_110640 by Ronald Halma, on Flickr

Rail uitgelijnd en in de 4 bielsopeningen aan het einde vastgelijmd met de dunne variant superlijm. Zo blijft het midden nog wat verstelbaar als straks de afdekking vastgezet wordt:

20231021_111616 by Ronald Halma, on Flickr

Aardig recht:

20231021_111627 by Ronald Halma, on Flickr

Railstaven nog even aangeroest:

20231021_113506 by Ronald Halma, on Flickr

Dat zit er weer op; Later meer!

[peterha]

... maar die ben je toch nog niet aan het bouwen?

Zeker wel; zelfs 2 stuks

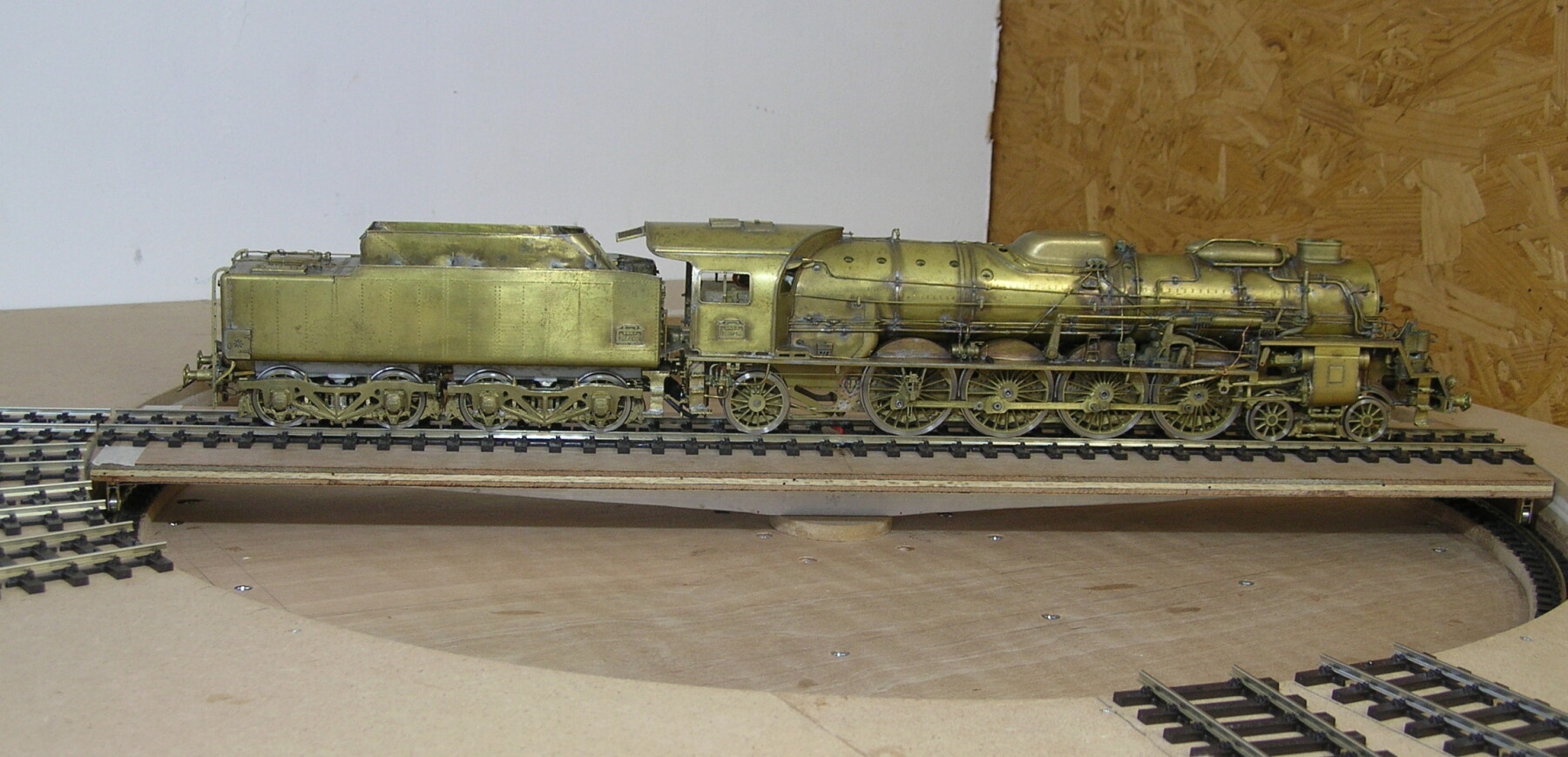

En ze zijn beide al (technisch) klaar en werkend. Ze moesten zo lang zijn aangezien de loc die er op staat, de langste is die ik heb (63 cm).

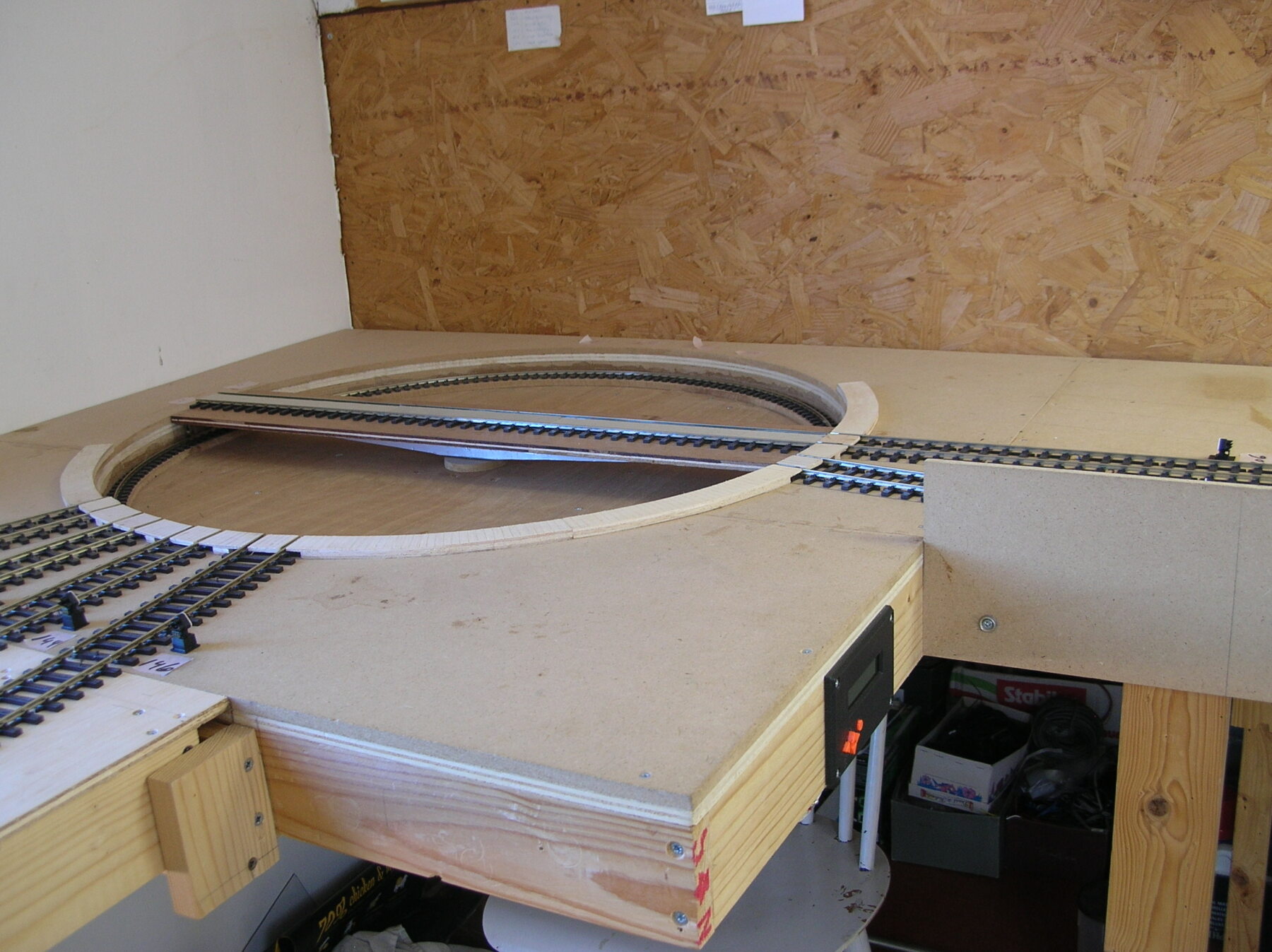

Hier een foto van de linker draaischijf.

[Ronald Halma]

Mooi!!! Ze werken goed?

[peterha]

Ja, perfect.
Ik heb alleen de aandrijving (stappenmotor en behuizing met overbrenging) en de bijbehorende decoder gekocht. De draaischijf heb ik zelf moeten maken; zo'n grote draaischijf/-brug is niet in de handel. Via de decoder kan ik de brug handmatig aansturen of via iTrain.

[Ronald Halma]

Ah, duidelijk!

Vandaag zijn de stalen draagstangen aan de beurt. Die zijn meegeleverd in 3 lengtes:

20231022_113626 by Ronald Halma, on Flickr

De onderste moeten 2-zijdig gebogen worden, toevallig is de oude platbek tang die ik nog heb precies de juiste breedte:

20231022_115140 by Ronald Halma, on Flickr

4 stuks:

20231022_115335 by Ronald Halma, on Flickr

En dat komt dan zo:

20231022_114111 by Ronald Halma, on Flickr

De houders waar ze in liggen had ik al eerder verlijmd.
Beide kanten:

20231022_120218 by Ronald Halma, on Flickr

Onder worden ze dan gekoppeld en vastgezet met deze plaatjes:

20231022_121749 by Ronald Halma, on Flickr

En de afdekking maakt het af:

20231022_122046 by Ronald Halma, on Flickr

Halverwege met de rest en even testen of alles goed zit:

20231022_132725 by Ronald Halma, on Flickr

En alles op zijn plek:

20231022_144832 by Ronald Halma, on Flickr

De afdekking van de rails ligt los. Verder is de manier zoals de langste vast moeten blijven zitten (tussen de dragers) een beetje losjes. Het zit vast maar happy ben ik er niet echt mee. Hopelijk blijft dat zitten zo. In totaal heel tevreden met wat het gaat worden!

Later meer!

[Lucien]

Dat wordt echt een leuk dingetje en een mooie blikvanger op een baan!
Is er ook al een plan voor een baan of is het toch gewoon even een projectje tussendoor?

[Ronald Halma]

Voorlopig een projectje tussendoor. Iets met teveel  Maar heb er al wel ideeën voor

[Wim Vink]

Ziet er strak uit Ronald

[Ronald Halma]

Dank u

[Rody v. G.]

Dat gaat mooi worden!

Ziet er ook wel uit als een degelijke kit! Zit goed in elkaar.

[Wim Vink]

Dank u

Je mag wel je tegen jij zeggen hoor
