Lezers,
Als tevreden gebruiker van een aantal YaMoRC onderdelen waaronder de YD8008 (Solenoid decoder) loop ik toch met een vraag rond waar ik eigenlijk geen goed antwoord op kan vinden.
De huidige YD8008 gebruik ik zo dat de Signal Input aangesloten is op de centrale (YD7001) en de Power AC/DC op een oude Fleischman trafo (wisselstroomuitgang).
Tevens gebruik ik een aantal ESU Switch pilots waarbij ik de signaal en voeding beide op de centrale heb aangesloten. De rijstroom gaat via een losse booster (dan kan ik in geval van sluiting door verkeerde puntstuk polarisatie de booster uitlaten en de centrale weer gebruiken om het wissel juist te zetten. Ik gebruik PECO wissels met puntstuk polarisatie.

Vanwege de beoogde groei van de baan (schaduwstation 1 is klaar, op naar 2 ect) zou ik eigenlijk de Signal Input van de YD8008 en de Power AC/DC op dezelfde manier willen aansluiten als dat ik dat bij de ESU's heb gedaan (scheel weer extra draden voor een losse voeding en eventueel extra trafo's, lees stroomverbruikers). Kan dit zonder dat er wat stuk gaat? DCC voeding is de meegeleverde voeding die bij de laatste Digitrax DR5000 centrale (ja de goede!) zat en ik meen ergens gelezen te hebben dat dit te hoog is als Power input voor de YamorC YD8008.

[Karst Drenth]

Vanwege de beoogde groei van de baan (schaduwstation 1 is klaar, op naar 2 ect) zou ik eigenlijk de Signal Input van de YD8008 en de Power AC/DC op dezelfde manier willen aansluiten als dat ik dat bij de ESU's heb gedaan (scheel weer extra draden voor een losse voeding en eventueel extra trafo's, lees stroomverbruikers).
Kan dit zonder dat er wat stuk gaat?

Ja, dat kan. Alleen moet je dan voorzichtig zijn met het gebruik van de YD9100 Configurator door b.v. een USB Isolator te gebruiken.

DCC voeding is de meegeleverde voeding die bij de laatste Digitrax DR5000 centrale (ja de goede!) zat

Digikeijs heeft nooit (ook niet de laatste) een goede vodeing meegelevert... Maar daar het gaat niet over Digitrax heeft volgens mij geen DR5000

en ik meen ergens gelezen te hebben dat dit te hoog is als Power input voor de YamorC YD8008.

Hoe hoog is die dan wel ? De YD8008 zelf kan gerust 20VDC aan, maar je wisselaandrijvingen ( Peco ?? ) gaan dan wel erg veel stroom verbruiken...

Grtzz,
Karst

[Montanbahn]

Karst, bedankt voor je reactie.

De YD9100 heb ik alleen gebruikt op mijn bureau en niet meer ingebouwd in de baan maar goed dat je dit vermeld.

Digitrax is terecht opgemerkt natuurlijk Digikeijs. Ik zal als ik weer thuis ben, even een foto van de voeding (opdruk/etiket uiteraard) plaatsen. Dan is de 3de vraag ook beantwoord.
De wisselaandrijvingen zijn inderdaad de PL10W van Peco.

[Montanbahn]

Hallo Karst,

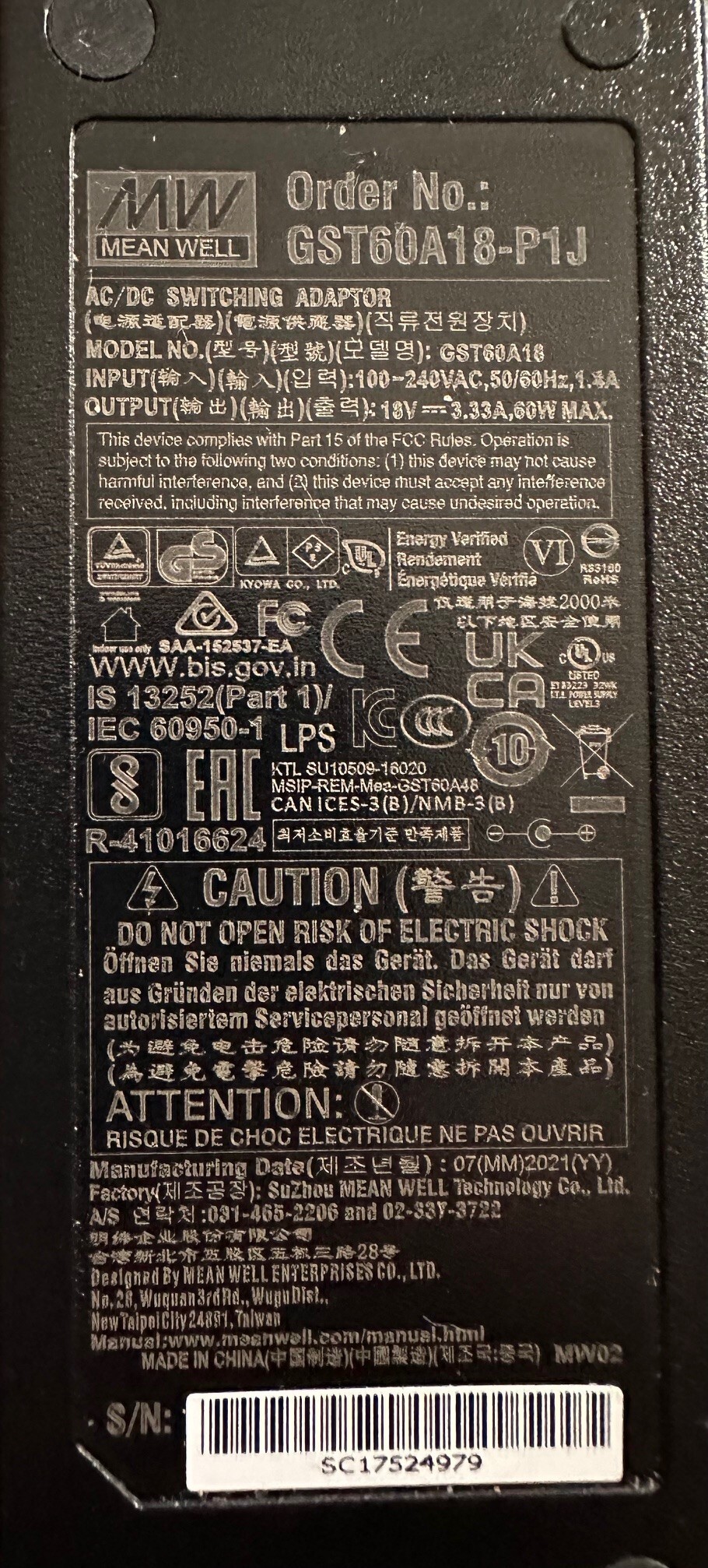

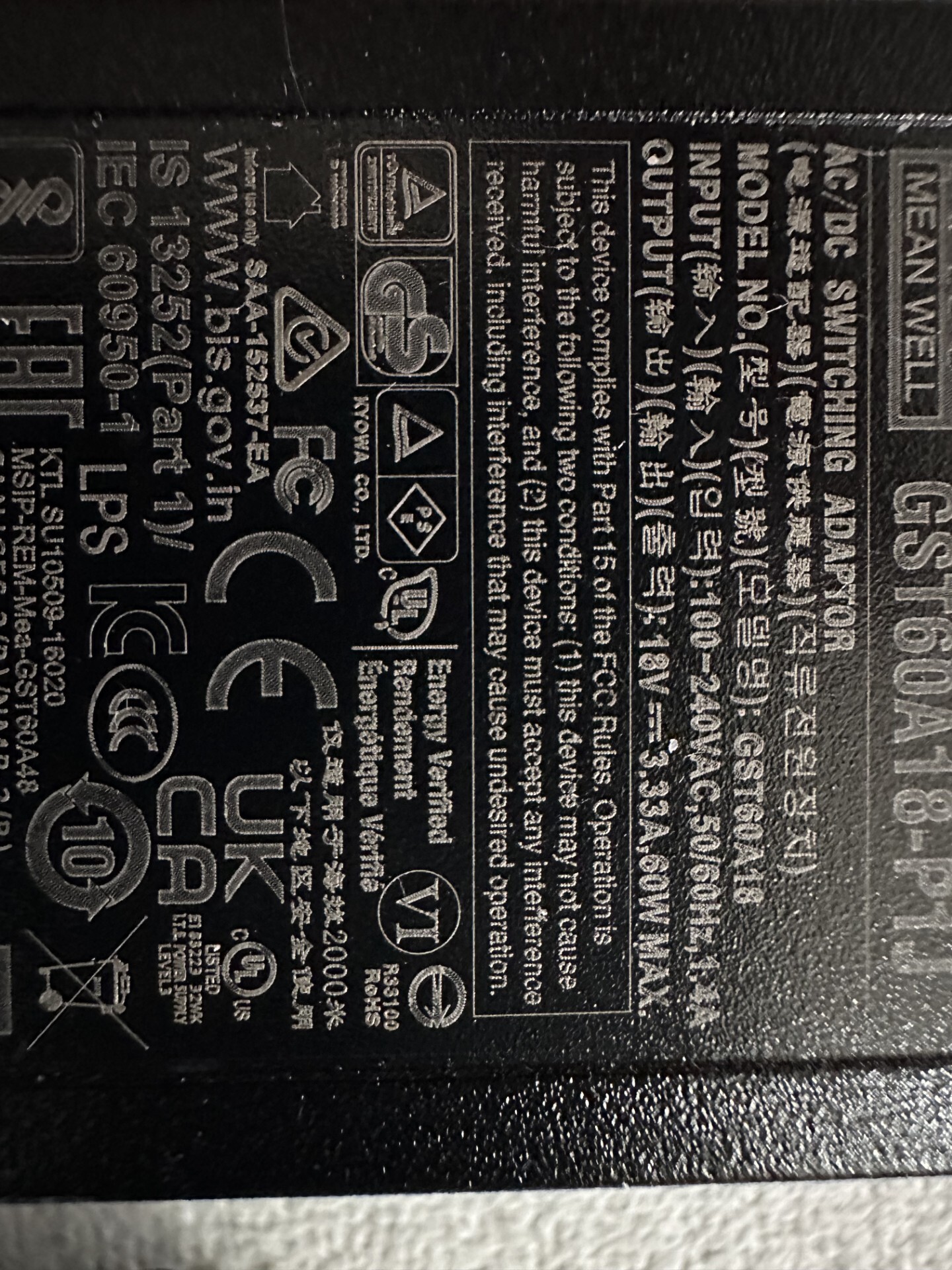

Dit is de meegeleverde 18V voeding:

Het is een voeding met de C13 Randaarde apparatenstekker.




Zonder dat weer ellen lang uit te kauwen, wat is er niet goed?

[Edsko Hekman]

Heeft deze voeding een schuifje aan de zijkant waarmee verschillende voltages zijn te selecteren? Zo ja, weg ermee.

En volgens mij mis ik dubbele isolatie logootje. Maar of dat echt een must is, durf ik niet te zeggen, dat laat ik graag aan de experts over.

Gr.

Edsko

[ruudns]

Volgens mij, elke voeding met randaarde is sowieso een no-go ivm de mogelijkheid van het creëren van aardlussen.

[Bert Jolink]

lees even dit:

Topic: Gevaarlijke digikeijs voedingen (was: upgrade DR5000)  (gelezen 1513 keer)

Mvg Bert Jolink

[Edsko Hekman]

Hier de link naar het topic waar Bert terecht naar verwijst. Alles mbt deze voeding wordt daar in behandelt.

[Klaas Zondervan]

En volgens mij mis ik dubbele isolatie logootje. Maar of dat echt een must is, durf ik niet te zeggen, dat laat ik graag aan de experts over.

Daar hoef je geen expert voor te zijn. Hij vertelt dat het ding een randaarde-aansluiting heeft. Randaarde en dubbel geïsoleerd sluiten elkaar uit.

[Klaas Zondervan]

Volgens mij, elke voeding met randaarde is sowieso een no-go ivm de mogelijkheid van het creëren van aardlussen.

Daar komen de aardlussen weer. Het woord aardlus lijkt wel een toverformule om het ultieme kwaad aan te duiden.
Op een normaal opgebouwde modelspoorbaan, hetzij analoog, hetzij digitaal, is het niet mogelijk om een aardlus te creëren. Als iemand denkt dat het wel kan, dan is hier de uitdaging: laat een schets zien van een realistische opstelling waar een aardlus in zit.
Als je dat toch lukt, dan volgt de tweede uitdaging: leg op een elektrotechnisch verantwoorde manier uit wat het kwalijke gevolg is van die aardlus.

[Edsko Hekman]

Zie, Klaas als expert weet dat soort dingen gewoon. Dank voor de uitleg.

[Montanbahn]

Daar hoef je geen expert voor te zijn. Hij vertelt dat het ding een randaarde-aansluiting heeft. Randaarde en dubbel geïsoleerd sluiten elkaar uit.

Sterker nog, ik gebruik een normaal geaard stopcontact. Heb geen exemplaren meer zonder randaarde thuis.
Overigens kun je ook zien dat op deze voeding het echte CE logo staat en niet dat face China ding.

[Karst Drenth]

Hallo Karst,
Dit is de meegeleverde 18V voeding:

Die kan er prima op, mits je geen verdere verbinding ( anders dan naar je wisselspoelen ) tussen je YD8008 en de rest van de baan hebt ( dus ook niet aan een YD9100 wanneer je die zonder USB isolator gebruikt )

Grtzz,
Karst

[Montanbahn]

Bedankt.
Inmiddels het besluit genomen om een gewone 12V (treintrafo) te gebruiken voor de voeding van de YD8008. Gezien je eerdere uitleg lijkt me dit de verstandigste keuze om geen doorgebrande PECO-wisselspoelen te krijgen.
De YD9100 sluit ik aan via een USB isolator
